回转支承（内齿型）

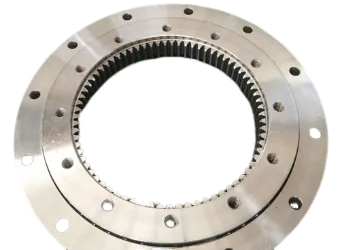

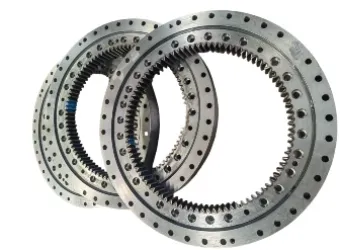

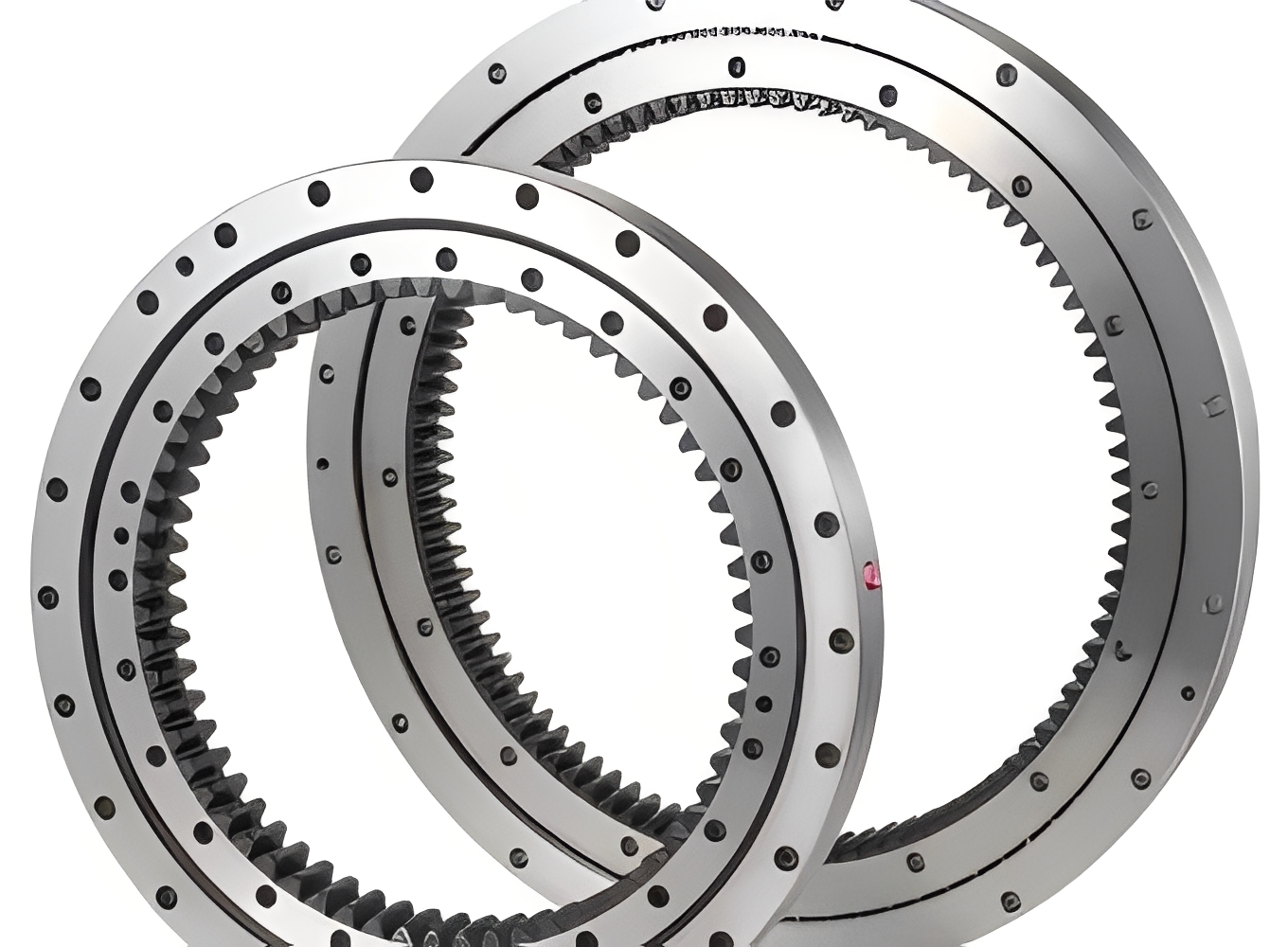

回转支承（内齿型）结构紧凑、重量轻、制造精度高；产品装配间隙小，对安装精度要求高；滚柱1:1交叉排列；同时承受轴向力、倾翻力矩和较大的径向力；应用于建筑机器人、自动化、医疗行业、精密仪器等；

联系我们

产品描述

结构紧凑、重量轻、制造精度高；

产品装配间隙小，对安装精度要求高；

滚柱1:1交叉排列；

同时承受轴向力、倾翻力矩和较大的径向力；

应用于建筑机器人、自动化、医疗行业、精密仪器等；

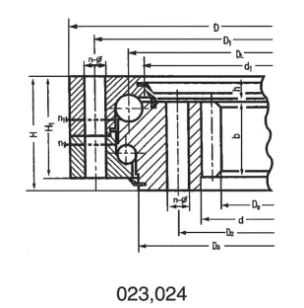

单排四点接触球式回转支承（01系列）结构参数---内齿式

No. of bearing curve chart	Model D_L mm	Overall dimensions				Installation Dimensions
		De mm	D mm	d mm	H mm	D₁ mm	D₂ mm	n	φ mm	M mm
1	013.20.400.601	300	475		55	448	352	16	13.5	12
2	013.20.450.601	345	531		55	500	400	16	15.5	14
3	013.30.500.001	367	602	398	80	566	434	20	18	16
	014.30.500.001	368.4
4	013.20.560.601	450	641		55	610	510	20	15.5	14
5	013.30.560.001	427	662	458	80	626	494	20	18	16
	014.30.560.001	428.4
7	013.30.630.001	494.4	732	528	80	696	564	24	18	16
	014.30.630.001	491.2
8	013.20.710.601	594	797		55	762	658	24	18	16
9	013.30.710.001	572.4	812	608	80	776	644	24	18	16
	014.30.710.001	571.2
13	013.40.800.001	635.2	922	678	100	878	722	30	22	20
	014.40.800.001	634
48	013.25.886.601	752	980		63	944	827	36	18	16
15	013.40.900.001	739.2	1022	778	100	978	822	30	22	20
	014.40.900.001	734
19	013.40.1000.001	824	1122	878	100	1078	922	36	22	20
	014.40.1000.001	820.8
49	013.25.1077.601	930	1169		63	1134	1017	36	18	16
50	013.30.1120.601	960	1232		79	1188	1052	36	22	20
22	013.40.1120.001	944	1242	998	100	1198	1042	36	22	20
	014.40.1120.001	940.8
51	013.30.1250.601	1090	1362		79	1318	1182	40	22	20

No. of bearing curve chart	Model D_L mm	Overall dimensions				Installation Dimensions
		De mm	D mm	d mm	H mm	D₁ mm	D₂ mm	n	Φ mm	M mm
1	023.25.500.002	357	616	384	106	580	420	20	18	16
	024.25.500.002	350.4
2	023.25.560.002	417	676	444	106	640	480	20	18	16
	024.25.560.002	410.4
3	023.25.630.002	482.4	746	514	106	710	550	24	18	16
	024.25.630.002	475.2
4	023.25.710.002	560.4	826	594	106	790	630	24	18	16
	024.25.710.002	555.2
5	023.30.800.002	619.2	942	658	124	898	702	30	22	20
	024.30.800.002	614
6	023.30.900.002	715.2	1042	758	124	998	802	30	22	20
	024.30.900.002	714
7	023.30.1000.002	814	1142	858	124	1098	902	36	22	20
	024.30.1000.002	796.8
8	023.30.1120.002	924	1262	978	124	1218	1022	36	22	20
	024.30.1120.002	916.8
9	023.40.1250.002	1012.8	1426	1074	160	1374	1126	40	26	24
	024.40.1250.002	1013.6
10	023.40.1400.002	1156.8	1576	1224	160	1524	1272	40	26	24
	024.40.1400.002	1153.6

No. of bearing curve chart	Model D_L mm	Overall dimensions				Installation Dimensions
		De mm	D mm	d mm	H mm	D₁ mm	D₂ mm	n	φ mm	M mm
11	023.40.1600.002	1349.6	1776	1424	160	1724	1476	45	26	24
	024.40.1600.002	1350.4
12	023.40.1800.002	1545.6	1976	1624	160	1924	1676	45	26	24
	024.40.1800.002	1542.4
13	023.50.2000.002	1702.4	2215	1785	190	2149	1851	48	33	30
	024.50.2000.002	1699.2
14	023.50.2240.002	1942.4	2455	2025	190	2389	2091	48	33	30
	024.50.2240.002	1933.2
15	023.50.2500.002	2203.2	2715	2285	190	2649	2351	56	33	30
	024.50.2500.002	2188
16	023.50.2800.002	2491.2	3015	2585	190	2949	2651	56	33	30
	024.50.2800.002	2488
17	023.60.3150.002	2768	3428	2872	226	3338	2962	56	45	42
	024.60.3150.002	2758.8
18	023.60.3550.002	3168	3828	3272	226	3738	3362	56	45	42
	024.60.3550.002	3176.8
19	023.60.4000.002	3616.8	4278	3722	226	4188	3812	60	45	42
	024.60.4000.002	3610
20	023.60.4500.002	4122.8	4778	4222	226	4688	4312	60	45	42
	024.60.4500.002	4110
