单排四点接触球式回转支承
山东永强锻造一家是集锻造毛坯、回转支承加工制作为一体的高端制造企业。我们致力于为机械行业提供各种标准和非标准的回转支承解决方案。回转支承广泛应用于机械行业并提供稳定的运转精度，在减轻重量、创造空间、减少摩擦、延长使用寿命等方面也做的很出色。永强提供多种原材料材质、内部装配选择、润滑油脂以及耐腐蚀选项。我们提供滚道中心距从100mm到2500mm的回转支承。 我们的回转支承运转过程中的密封效果，有力保障回转支承的内部润滑，延长使用寿命。 作为工程机械的主机配套厂家，可以提供稳定可靠的回转支承运转解决方案。
联系我们
产品描述

单排四点接触球式回转支承(01系列)





注
1、n1为润滑油孔数。油杯M10x1JB/T7940.1~JB/T7940.
2、根据应用情况用户可指定油孔位置，n- φ可改为螺纹孔，螺纹直径 M ，螺纹深度 2M
3、表内齿轮圆周力为最大圆周力，额定圆周力取其1/2。
4、“k”为削顶系数。
5、本样本中的规格为标准产品,内外径均为自由公差。若主机与回转支承有配合要求，请在合同或合同附件(如技术协议)中注明配合尺寸和精度。
6、表中所列为我公司常规产品，若有其他特殊要求，请与我公司联系

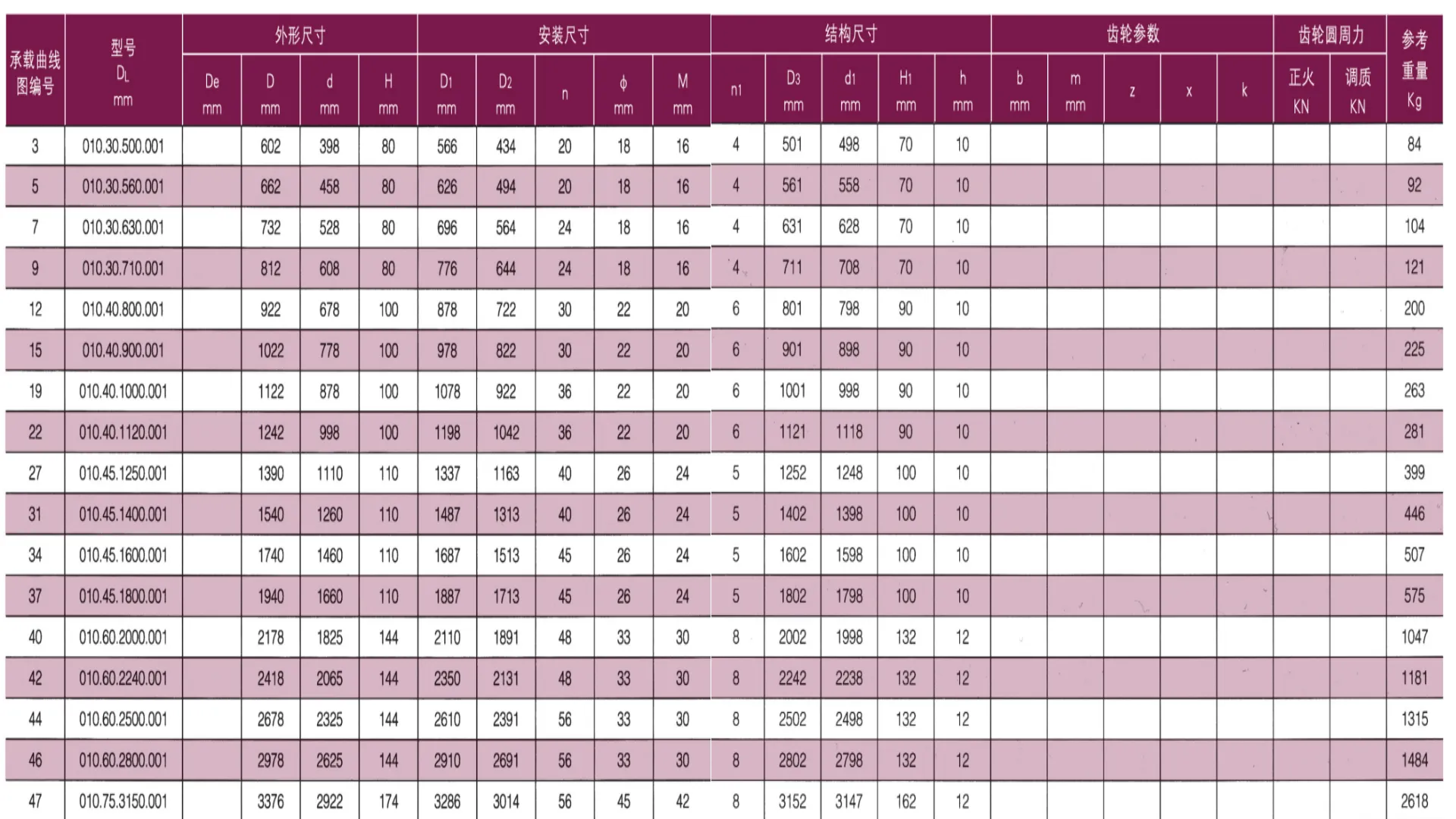

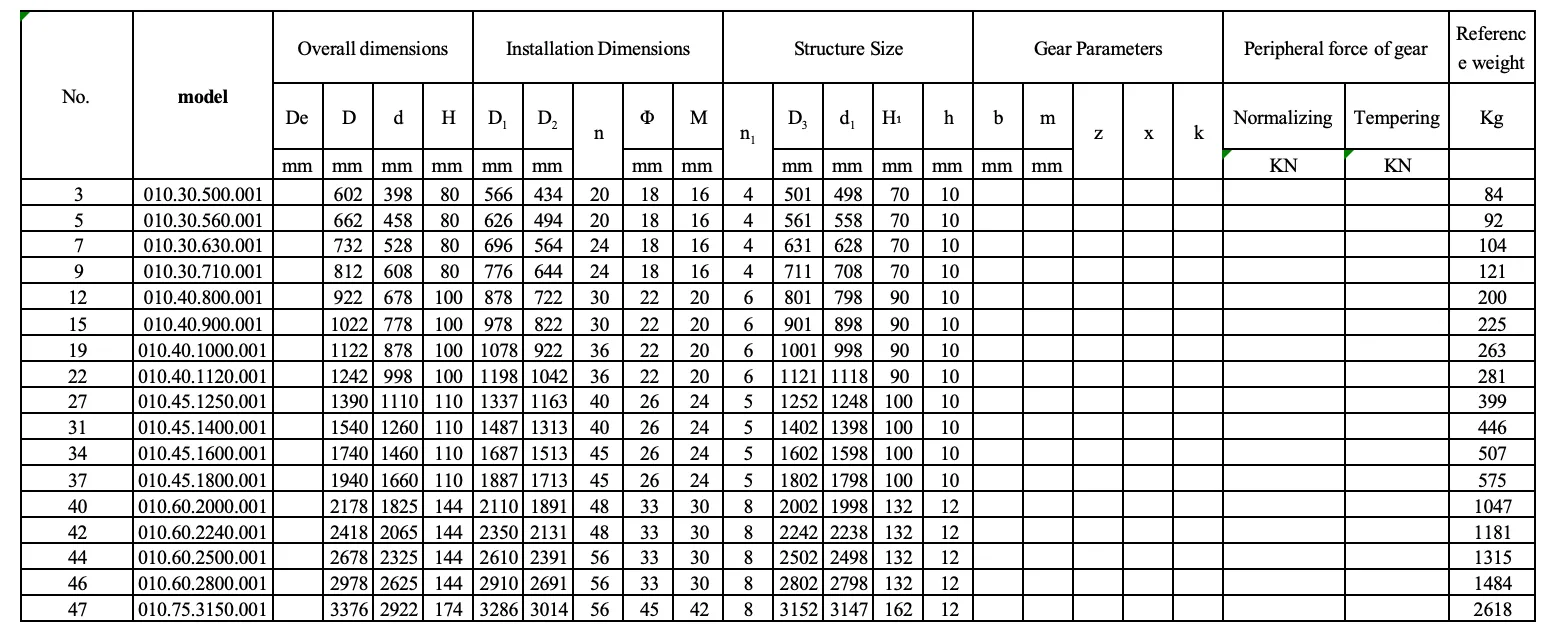

No.  model Overall dimensions Installation Dimensions Structure Size Gear Parameters Peripheral force of gear Reference weight
De D d H D1 D2 n Φ M n1 D3 d1 H₁ h b m z x k Normalizing Tempering Kg
mm mm mm mm mm mm mm mm mm mm mm mm mm mm KN  KN
1 010.30.500.001   602 398 80 566 434 20 18 16 4 501 498 70 10               84
2 010.30.560.001   662 458 80 626 494 20 18 16 4 561 558 70 10               92
3 010.30.630.001   732 528 80 696 564 24 18 16 4 631 628 70 10               104
4 010.30.710.001   812 608 80 776 644 24 18 16 4 711 708 70 10               121
5 010.40.800.001   922 678 100 878 722 30 22 20 6 801 798 90 10               200
6 010.40.900.001   1022 778 100 978 822 30 22 20 6 901 898 90 10               225
7 010.40.1000.001   1122 878 100 1078 922 36 22 20 6 1001 998 90 10               263
8 010.40.1120.001   1242 998 100 1198 1042 36 22 20 6 1121 1118 90 10               281
9 010.45.1250.001   1390 1110 110 1337 1163 40 26 24 5 1252 1248 100 10               399
10 010.45.1400.001   1540 1260 110 1487 1313 40 26 24 5 1402 1398 100 10               446
11 010.45.1600.001   1740 1460 110 1687 1513 45 26 24 5 1602 1598 100 10               507
12 010.45.1800.001   1940 1660 110 1887 1713 45 26 24 5 1802 1798 100 10               575
13 010.60.2000.001   2178 1825 144 2110 1891 48 33 30 8 2002 1998 132 12               1047
14 010.60.2240.001   2418 2065 144 2350 2131 48 33 30 8 2242 2238 132 12               1181
15 010.60.2500.001   2678 2325 144 2610 2391 56 33 30 8 2502 2498 132 12               1315
16 010.60.2800.001   2978 2625 144 2910 2691 56 33 30 8 2802 2798 132 12               1484
17 010.75.3150.001   3376 2922 174 3286 3014 56 45 42 8 3152 3147 162 12               2618
