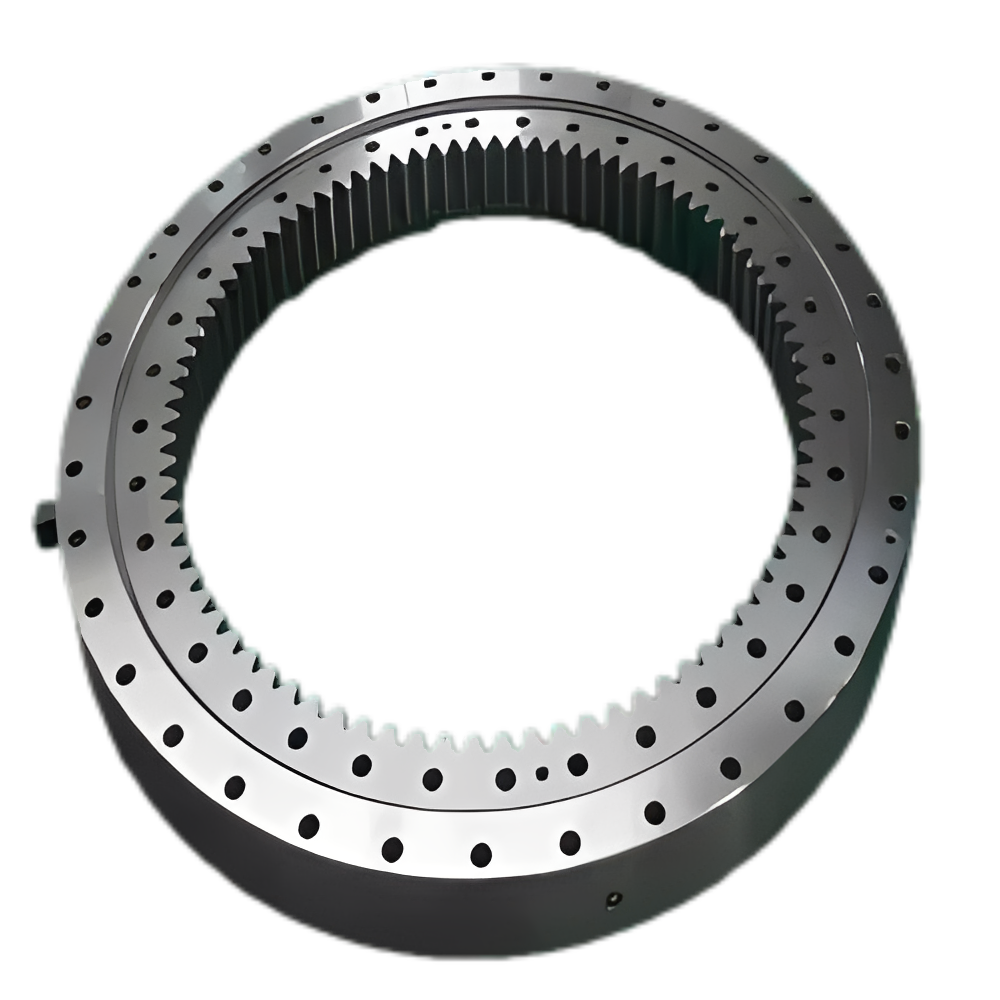

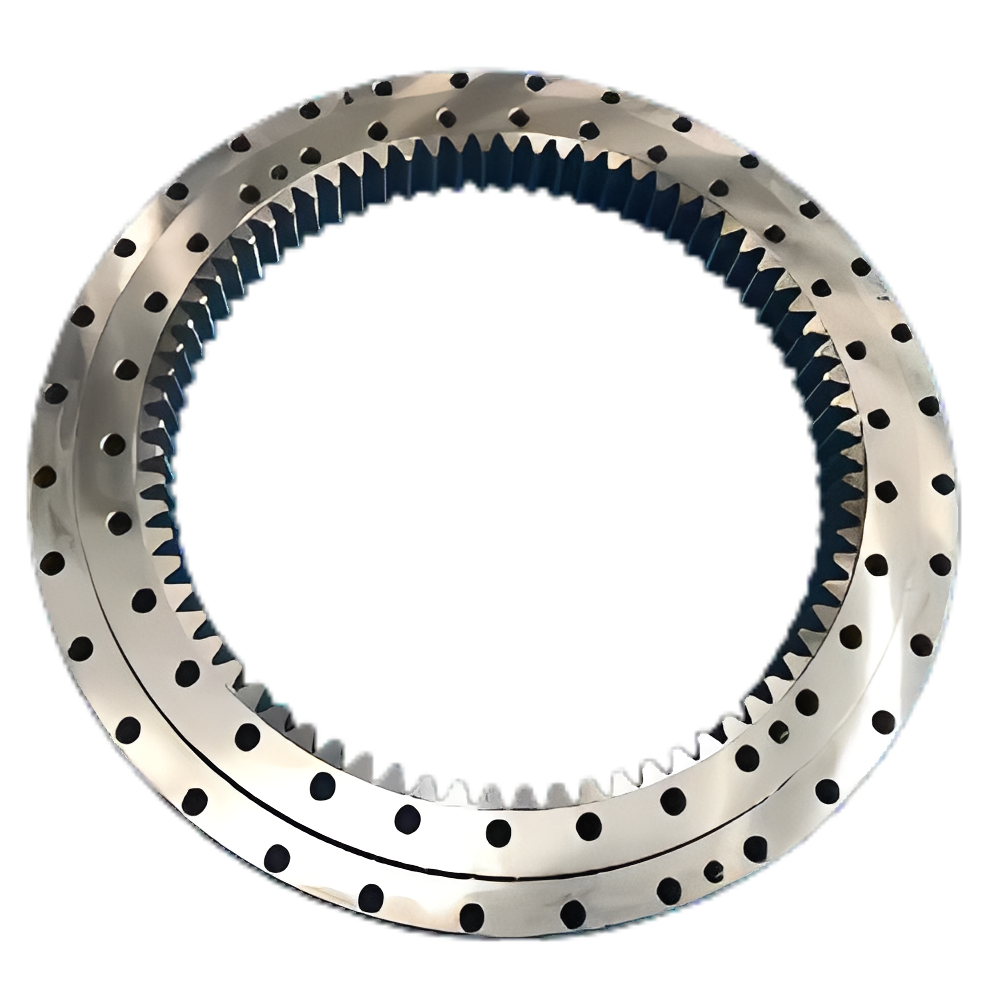

单排四点接触球式回转支承
山东永强锻造一家集锻造毛坯、回转支承加工制作为一体的高端制作企业。我们致力于为机械行业提供各种标准和非标回转支承解决方案。回转支承广泛应用于机械行业并提供优秀的运转精度，在减轻重量、创造空间、减少摩擦、延长使用寿命等方面也做的很出色。永强提供多种原材料材质、内部装配选择、润滑油脂以及耐腐蚀选项。我们提供滚道中心距从120mm到2500的回转支承。 我们的回转支承运转过程中的密封效果，有力保障回转支承的内部润滑，延长使用寿命。 作为工程机械的主机配套厂家，可以提供稳定可靠的回转支承运转解决方案。
联系我们
产品描述

单排四点接触球式回转支承(01系列)





注
1、n1为润滑油孔数。油杯M10x1JB/T7940.1~JB/T7940.
2、根据应用情况用户可指定油孔位置、n- φ可改为螺纹孔，螺纹直径 M ，螺纹深度 2M
3、表内齿轮圆周力为最大圆周力，额定圆周力取其1/2。
4、“k”为削顶系数。
5、本样本中的规格为标准产品,内外径均为自由公差。若主机与回转支承有配合要求，请在合同或合同附件(如技术协议)中注明配合尺寸和精度。
6、表中所列为我公司常规产品，若有其他特殊要求，请与我公司联系

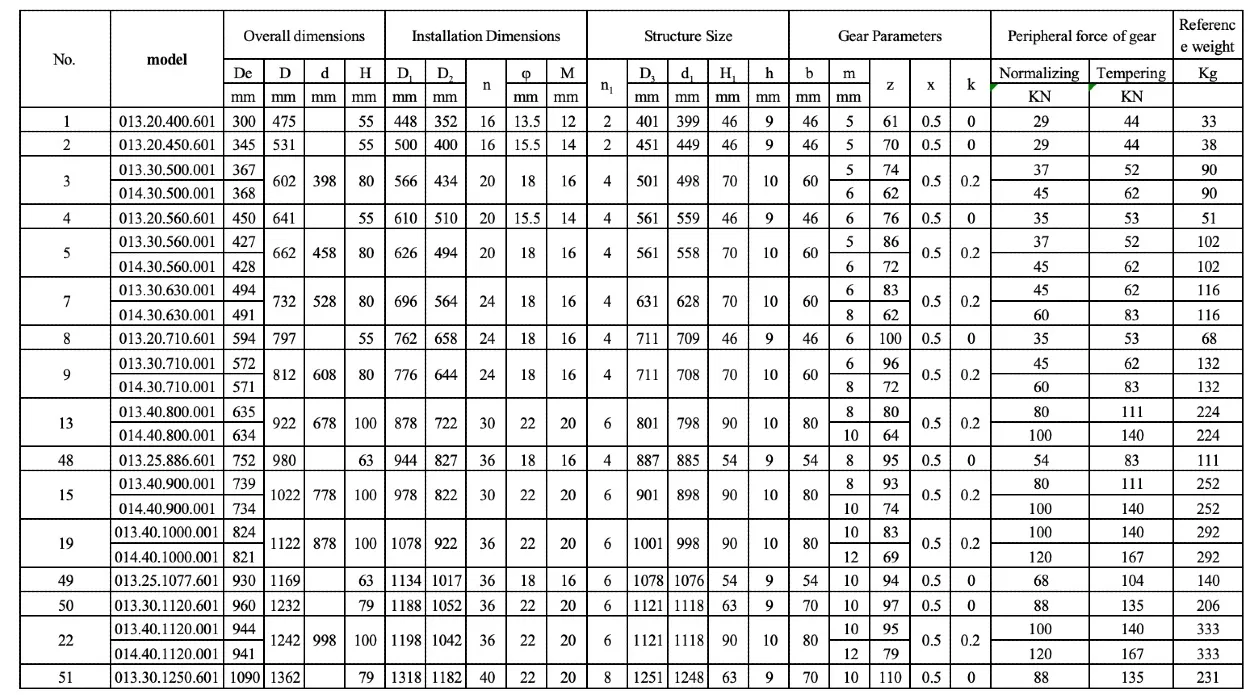

No. model Overall dimensions Installation Dimensions Structure Size Gear Parameters Peripheral force of gear Reference weight
De D d H D1 D2 n φ M n1 D3 d1 H1 h b m z x k Normalizing Tempering Kg
mm mm mm mm mm mm mm mm mm mm mm mm mm mm KN  KN
1 013.20.400.601 300 475   55 448 352 16 13.5 12 2 401 399 46 9 46 5 61 0.5 0 29 44 33
2 013.20.450.601 345 531   55 500 400 16 15.5 14 2 451 449 46 9 46 5 70 0.5 0 29 44 38
3 013.30.500.001 367 602 398 80 566 434 20 18 16 4 501 498 70 10 60 5 74 0.5 0.2 37 52 90
014.30.500.001 368.4 6 62 45 62 90
4 013.20.560.601 450 641   55 610 510 20 15.5 14 4 561 559 46 9 46 6 76 0.5 0 35 53 51
5 013.30.560.001 427 662 458 80 626 494 20 18 16 4 561 558 70 10 60 5 86 0.5 0.2 37 52 102
014.30.560.001 428.4 6 72 45 62 102
6 013.30.630.001 494.4 732 528 80 696 564 24 18 16 4 631 628 70 10 60 6 83 0.5 0.2 45 62 116
014.30.630.001 491.2 8 62 60 83 116
7 013.20.710.601 594 797   55 762 658 24 18 16 4 711 709 46 9 46 6 100 0.5 0 35 53 68
8 013.30.710.001 572.4 812 608 80 776 644 24 18 16 4 711 708 70 10 60 6 96 0.5 0.2 45 62 132
014.30.710.001 571.2 8 72 60 83 132
9 013.40.800.001 635.2 922 678 100 878 722 30 22 20 6 801 798 90 10 80 8 80 0.5 0.2 80 111 224
014.40.800.001 634 10 64 100 140 224
10 013.25.886.601 752 980   63 944 827 36 18 16 4 887 885 54 9 54 8 95 0.5 0 54 83 111
11 013.40.900.001 739.2 1022 778 100 978 822 30 22 20 6 901 898 90 10 80 8 93 0.5 0.2 80 111 252
014.40.900.001 734 10 74 100 140 252
12 013.40.1000.001 824 1122 878 100 1078 922 36 22 20 6 1001 998 90 10 80 10 83 0.5 0.2 100 140 292
014.40.1000.001 820.8 12 69 120 167 292
13 013.25.1077.601 930 1169   63 1134 1017 36 18 16 6 1078 1076 54 9 54 10 94 0.5 0 68 104 140
14 013.30.1120.601 960 1232   79 1188 1052 36 22 20 6 1121 1118 63 9 70 10 97 0.5 0 88 135 206
15 013.40.1120.001 944 1242 998 100 1198 1042 36 22 20 6 1121 1118 90 10 80 10 95 0.5 0.2 100 140 333
014.40.1120.001 940.8 12 79 120 167 333
16 013.30.1250.601 1090 1362   79 1318 1182 40 22 20 8 1251 1248 63 9 70 10 110 0.5 0 88 135 231
17 013.45.1250.001 1048.8 1390 1110 110 1337 1163 40 26 24 5 1252 1248 100 10 90 12 88 0.5 0.2 135 188 467
014.45.1250.001 1041.6 14 75 158 219 467
18 013.30.1400.601 1224 1512   89 1468 1332 44 22 20 11 1401 1398 63 9 80 12 103 0.5 0 121 176 296
19 013.45.1400.001 1192.8 1540 1260 110 1487 1313 40 26 24 5 1402 1398 100 10 90 12 100 0.5 0.2 135 188 529
014.45.1400.001 1195.6 14 86 158 219 529
20 013.40.1500.601 1308 1634   94 1582 1418 40 26 24 8 1501 1498 81 9 85 12 110 0.5 0 128 187 410
21 013.30.1600.601 1428 1712   89 1668 1532 48 22 20 8 1601 1598 63 9 80 12 120 0.5 0 121 176 334
22 013.45.1600.001 1391.6 1740 1460 110 1687 1513 45 26 24 5 1602 1598 100 10 90 14 100 0.5 0.2 158 219 607
014.45.1600.001 1382.4 16 87 181 250 620
23 013.40.1700.601 1498 1834   94 1782 1618 44 26 24 11 1701 1698 81 9 85 14 108 0.5 0 149 218 475
24 013.45.1800.001 1573.6 1940 1660 110 1887 1713 45 26 24 5 1802 1798 100 10 90 14 113 0.5 0.2 158 219 721
014.45.1800.001 1574.4 16 99 181 250 721
25 013.50.1800.601 1554 1971   109 1905 1695 36 33 30 9 1802 1798 99 9 100 14 112 0.5 0   257 762
26 013.50.2000.601 1764 2171   109 2105 1895 40 33 30 8 2002 1998 99 9 100 14 127 0.5 0   257 827
27 013.60.2000.001 1734.4 2178 1825 144 2110 1891 48 33 30 8 2002 1998 132 12 120 16 109 0.5 0.2 241 333 1265
014.60.2000.001 1735.2 18 97 271 375 1265
28 013.50.2240.601 1984 2411   109 2345 2135 48 33 30 8 2242 2238 99 9 100 16 125 0.5 0   294 961
29 013.60.2240.001 1990.4 2418 2065 144 2350 2131 48 33 30 8 2242 2238 132 12 120 16 125 0.5 0.2 241 333 1393
014.60.2240.001 1987.2 18 111 271 375 1393
30 013.50.2490.601 2240 2661   109 2595 2385 54 33 30 9 2492 2488 99 9 100 16 141 0.5 0   294 1053
31 013.60.2500.001 2239.2 2678 2325 144 2610 2391 56 33 30 8 2502 2498 132 12 120 18 125 0.5 0.2 271 375 1580
014.60.2500.001 2228 20 112 301 418 1580
32 013.50.2800.601 2544 2971   109 2905 2652 60 33 30 12 2802 2798 99 9 100 16 160 0.5 0   294 1205
33 013.60.2800.001 2527.2 2978 2625 144 2910 2691 56 33 30 8 2802 2798 132 12 120 18 141 0.5 0.2 271 375 1800
014.60.2800.001 2528 20 127 301 418 1800
34 013.75.3150.001 2828 3376 2922 174 3286 3014 56 45 42 8 3152 3147 162 12 150 20 142 0.5 0.2 377 522 2840
014.75.3150.001 2824.8 22 129 415 574 2840
