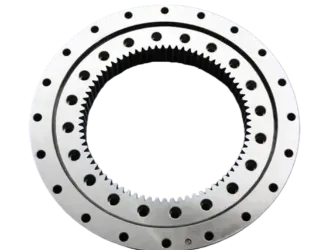

HS系列回转支承
单排四点接触球式回转支承由两个座圈组成，结构紧凑、重量轻、钢球与圆弧滚道四点接触，能同时承受轴向力、径向力和倾翻力矩。回转式输送机、焊接操作机、中小型起重机和挖掘机等工程机械均可选用。
联系我们
产品描述


注
1、n1为润滑油孔数。油杯M10x1JB/T7940.1~JB/T7940.
2、根据应用情况用户可指定油孔位置，n- φ可改为螺纹孔，螺纹直径 M ，螺纹深度 2M
3、表内齿轮圆周力为最大圆周力，额定圆周力取其1/2。
4、“k”为削顶系数。
5、本样本中的规格为标准产品,内外径均为自由公差。若主机与回转支承有配合要求，请在合同或合同附件(如技术协议)中注明配合尺寸和精度。
6、表中所列为我公司常规产品，若有其他特殊要求，请与我公司联系

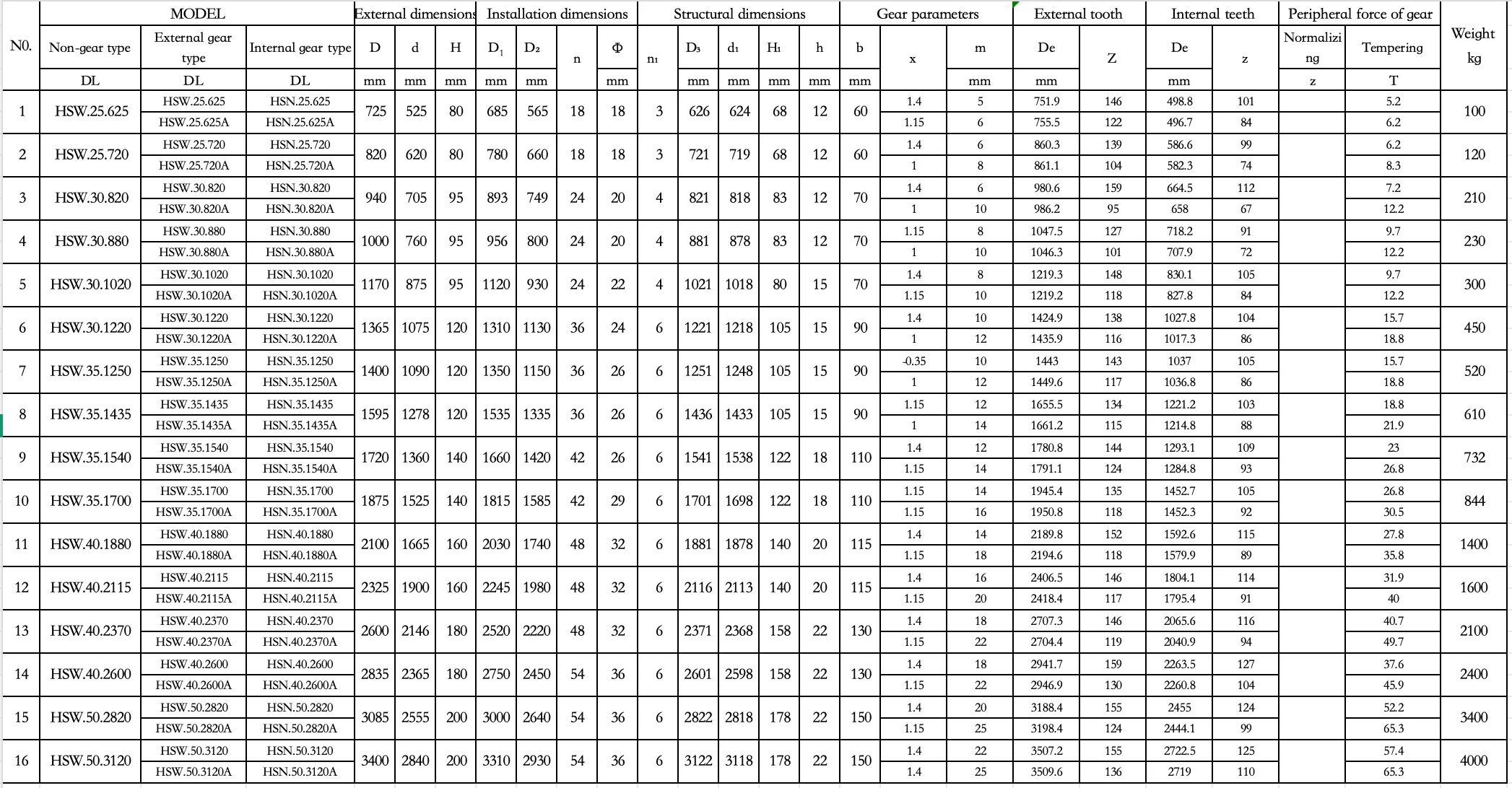

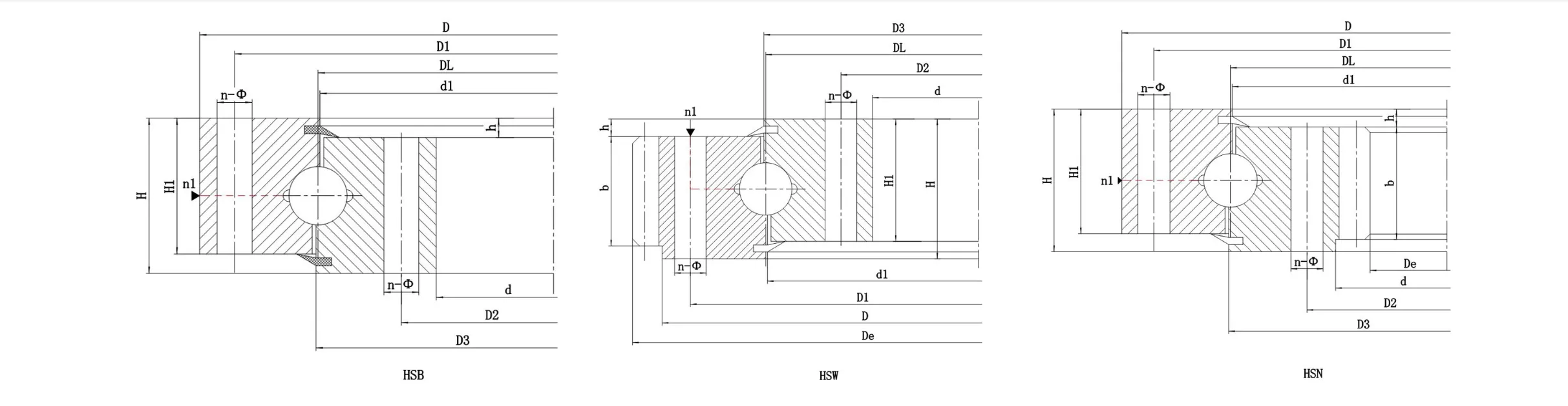

N0. MODEL External dimensions Installation dimensions Structural dimensions Gear parameters External tooth  Internal teeth Peripheral force of gear Weight
kg
Non-gear type External gear type Internal gear type D d H D1 D₂ n Φ n₁ D₃ d₁ H₁ h b x m De Z De z Normalizing Tempering
DL DL DL mm mm mm mm mm mm mm mm mm mm mm mm mm mm z T
1 HSW.25.625 HSW.25.625 HSN.25.625 725 525 80 685 565 18 18 3 626 624 68 12 60 1.4 5 751.9 146 498.8 101   5.2 100
HSW.25.625A HSN.25.625A 1.15 6 755.5 122 496.7 84   6.2
2 HSW.25.720 HSW.25.720 HSN.25.720 820 620 80 780 660 18 18 3 721 719 68 12 60 1.4 6 860.3 139 586.6 99   6.2 120
HSW.25.720A HSN.25.720A 1 8 861.1 104 582.3 74 8.3
3 HSW.30.820 HSW.30.820 HSN.30.820 940 705 95 893 749 24 20 4 821 818 83 12 70 1.4 6 980.6 159 664.5 112   7.2 210
HSW.30.820A HSN.30.820A 1 10 986.2 95 658 67 12.2
4 HSW.30.880 HSW.30.880 HSN.30.880 1000 760 95 956 800 24 20 4 881 878 83 12 70 1.15 8 1047.5 127 718.2 91   9.7 230
HSW.30.880A HSN.30.880A 1 10 1046.3 101 707.9 72 12.2
5 HSW.30.1020 HSW.30.1020 HSN.30.1020 1170 875 95 1120 930 24 22 4 1021 1018 80 15 70 1.4 8 1219.3 148 830.1 105   9.7 300
HSW.30.1020A HSN.30.1020A 1.15 10 1219.2 118 827.8 84 12.2
6 HSW.30.1220 HSW.30.1220 HSN.30.1220 1365 1075 120 1310 1130 36 24 6 1221 1218 105 15 90 1.4 10 1424.9 138 1027.8 104   15.7 450
HSW.30.1220A HSN.30.1220A 1 12 1435.9 116 1017.3 86 18.8
7 HSW.35.1250 HSW.35.1250 HSN.35.1250 1400 1090 120 1350 1150 36 26 6 1251 1248 105 15 90 -0.35 10 1443 143 1037 105   15.7 520
HSW.35.1250A HSN.35.1250A 1 12 1449.6 117 1036.8 86 18.8
8 HSW.35.1435 HSW.35.1435 HSN.35.1435 1595 1278 120 1535 1335 36 26 6 1436 1433 105 15 90 1.15 12 1655.5 134 1221.2 103   18.8 610
HSW.35.1435A HSN.35.1435A 1 14 1661.2 115 1214.8 88 21.9
9 HSW.35.1540 HSW.35.1540 HSN.35.1540 1720 1360 140 1660 1420 42 26 6 1541 1538 122 18 110 1.4 12 1780.8 144 1293.1 109   23 732
HSW.35.1540A HSN.35.1540A 1.15 14 1791.1 124 1284.8 93 26.8
10 HSW.35.1700 HSW.35.1700 HSN.35.1700 1875 1525 140 1815 1585 42 29 6 1701 1698 122 18 110 1.15 14 1945.4 135 1452.7 105   26.8 844
HSW.35.1700A HSN.35.1700A 1.15 16 1950.8 118 1452.3 92 30.5
11 HSW.40.1880 HSW.40.1880 HSN.40.1880 2100 1665 160 2030 1740 48 32 6 1881 1878 140 20 115 1.4 14 2189.8 152 1592.6 115   27.8 1400
HSW.40.1880A HSN.40.1880A 1.15 18 2194.6 118 1579.9 89 35.8
12 HSW.40.2115 HSW.40.2115 HSN.40.2115 2325 1900 160 2245 1980 48 32 6 2116 2113 140 20 115 1.4 16 2406.5 146 1804.1 114   31.9 1600
HSW.40.2115A HSN.40.2115A 1.15 20 2418.4 117 1795.4 91 40
13 HSW.40.2370 HSW.40.2370 HSN.40.2370 2600 2146 180 2520 2220 48 32 6 2371 2368 158 22 130 1.4 18 2707.3 146 2065.6 116   40.7 2100
HSW.40.2370A HSN.40.2370A 1.15 22 2704.4 119 2040.9 94 49.7
14 HSW.40.2600 HSW.40.2600 HSN.40.2600 2835 2365 180 2750 2450 54 36 6 2601 2598 158 22 130 1.4 18 2941.7 159 2263.5 127   37.6 2400
HSW.40.2600A HSN.40.2600A 1.15 22 2946.9 130 2260.8 104 45.9
15 HSW.50.2820 HSW.50.2820 HSN.50.2820 3085 2555 200 3000 2640 54 36 6 2822 2818 178 22 150 1.4 20 3188.4 155 2455 124   52.2 3400
HSW.50.2820A HSN.50.2820A 1.15 25 3198.4 124 2444.1 99 65.3
16 HSW.50.3120 HSW.50.3120 HSN.50.3120 3400 2840 200 3310 2930 54 36 6 3122 3118 178 22 150 1.4 22 3507.2 155 2722.5 125   57.4 4000
HSW.50.3120A HSN.50.3120A 1.4 25 3509.6 136 2719 110 65.3
