交叉滚柱式回转支承
单排交叉滚柱式回转支承，由两个座圈组成，结构紧凑，重量轻，装配间隙小，对安装精度要求高，滚柱为1：1交叉排列，能同时承受轴向力，倾翻力矩和较大的径向力，被广泛的用于起重运输，工程机械和军工产品上。
联系我们
产品描述

单排交叉滚柱式回转支承(11系列)



注
1、n1为润滑油孔数。油杯M10x1JB/T7940.1~JB/T7940.
2、根据应用情况用户可指定油孔位置，n- φ可改为螺纹孔，螺纹直径 M ，螺纹深度 2M
3、表内齿轮圆周力为最大圆周力，额定圆周力取其1/2。
4、“k”为削顶系数。
5、本样本中的规格为标准产品,内外径均为自由公差。若主机与回转支承有配合要求，请在合同或合同附件(如技术协议)中注明配合尺寸和精度。
6、表中所列为我公司常规产品，若有其他特殊要求，请与我公司联系

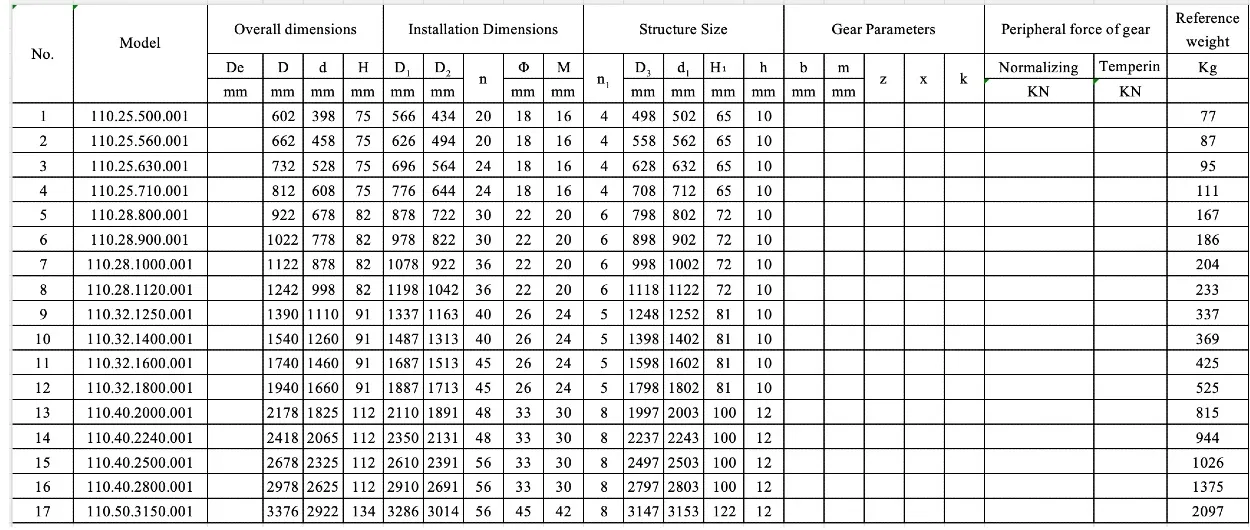

No.  Model Overall dimensions Installation Dimensions Structure Size Gear Parameters Peripheral force of gear Reference weight
De D d H D1 D2 n Φ M n1 D3 d1 H₁ h b m z x k Normalizing Tempering Kg
mm mm mm mm mm mm mm mm mm mm mm mm mm mm KN  KN
1 110.25.500.001   602 398 75 566 434 20 18 16 4 498 502 65 10               77
2 110.25.560.001   662 458 75 626 494 20 18 16 4 558 562 65 10               87
3 110.25.630.001   732 528 75 696 564 24 18 16 4 628 632 65 10               95
4 110.25.710.001   812 608 75 776 644 24 18 16 4 708 712 65 10               111
5 110.28.800.001   922 678 82 878 722 30 22 20 6 798 802 72 10               167
6 110.28.900.001   1022 778 82 978 822 30 22 20 6 898 902 72 10               186
7 110.28.1000.001   1122 878 82 1078 922 36 22 20 6 998 1002 72 10               204
8 110.28.1120.001   1242 998 82 1198 1042 36 22 20 6 1118 1122 72 10               233
9 110.32.1250.001   1390 1110 91 1337 1163 40 26 24 5 1248 1252 81 10               337
10 110.32.1400.001   1540 1260 91 1487 1313 40 26 24 5 1398 1402 81 10               369
11 110.32.1600.001   1740 1460 91 1687 1513 45 26 24 5 1598 1602 81 10               425
12 110.32.1800.001   1940 1660 91 1887 1713 45 26 24 5 1798 1802 81 10               525
13 110.40.2000.001   2178 1825 112 2110 1891 48 33 30 8 1997 2003 100 12               815
14 110.40.2240.001   2418 2065 112 2350 2131 48 33 30 8 2237 2243 100 12               944
15 110.40.2500.001   2678 2325 112 2610 2391 56 33 30 8 2497 2503 100 12               1026
16 110.40.2800.001   2978 2625 112 2910 2691 56 33 30 8 2797 2803 100 12               1375
17 110.50.3150.001   3376 2922 134 3286 3014 56 45 42 8 3147 3153 122 12               2097
